전자레인지를 오래 쓰면 고장이 어느 부분이 발생할까요?

보니까 거의 스위치가 고장이 제일 많이 발생합니다.

시간이 지나서 시끄러울 수는 있지만 그거는 중요하지 않아요.

진짜 스위치가 잘 눌리지 않으면 이거 하나 때문에 내가 전자레인지를 사야 하는 생각까지 납니다.



그래서 어떻게하면 고칠 수 있는지 알려드리려고 합니다.



유튜브를 보거나해도 따라 해 봤는데 다 실패해서 추측이 확신이 되어서 고쳤습니다.



RE-C220

처음에 어떤 제품인지 찍어드렸어야했는데 놓쳐서 인터넷 이미지입니다.

맨 위에 뚜껑제거하는 모습은 뻈습니다. 이건 나사만 제거하면 되니까요.

전자레인지를 뜯고서 스위치 부분과 연결된 기판이라는 게 있는데 그 부분 커넥터는 다 뽑아주세요

어느 부분이냐면 .동그라미랑 연결된 커넥터들입니다.

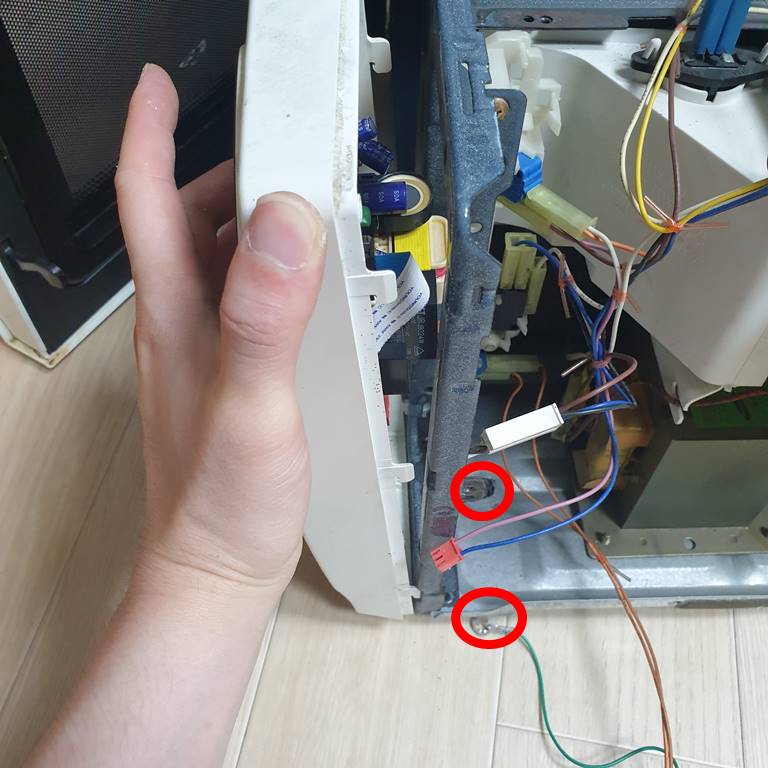

자 제거가 다 되면은 빨간색 동그라미 부분에 접지선이 나사로 조여져 있어요 풀어주시고요.

지금 스위치 부분을 들어서 빼야 하는데 고정된  나사가 있으니까 제거하고 뺴주셔야 해요.

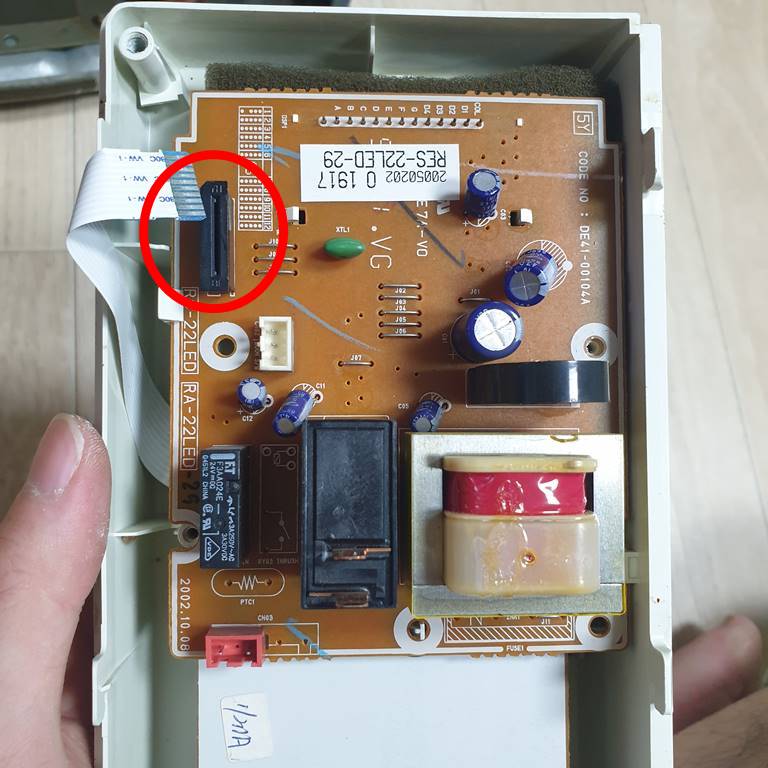

들어내면은 위에 사진과 같은거인데, 스위치와 연결되는 선이 하나 있습니다. 이거 제거해주시는 게 작업하기 수월해요.

위로 뽑아주시고 기판을 좌우로 흔들어서 빼주세요. 그냥 위로 들어올리면 안 됩니다.

진짜 기판이 주황색인 거 보니까 오래된 제품인 게 느껴져요.

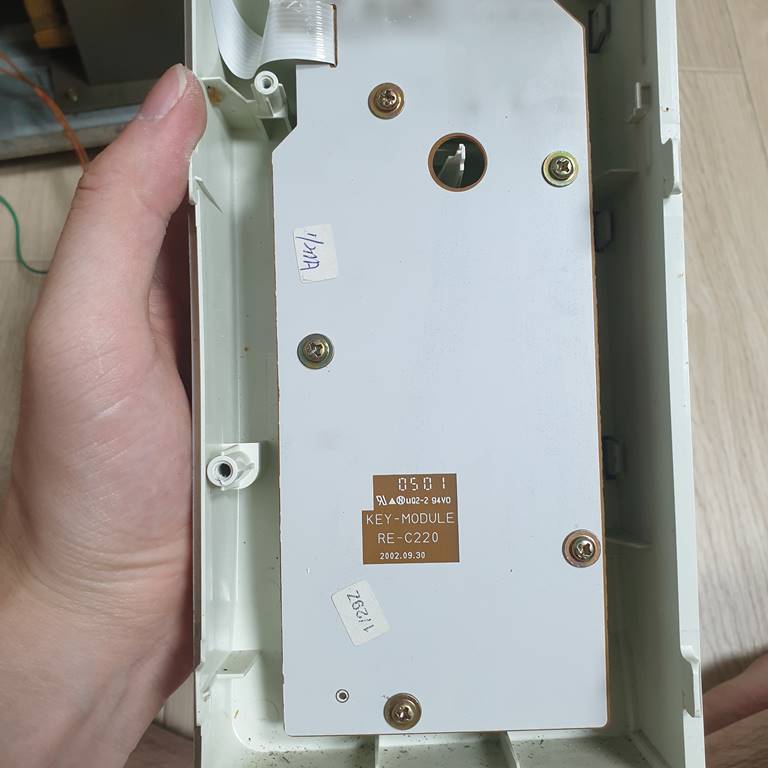

또 나사가 눈에 보이니까 전부 제거해주시고요.

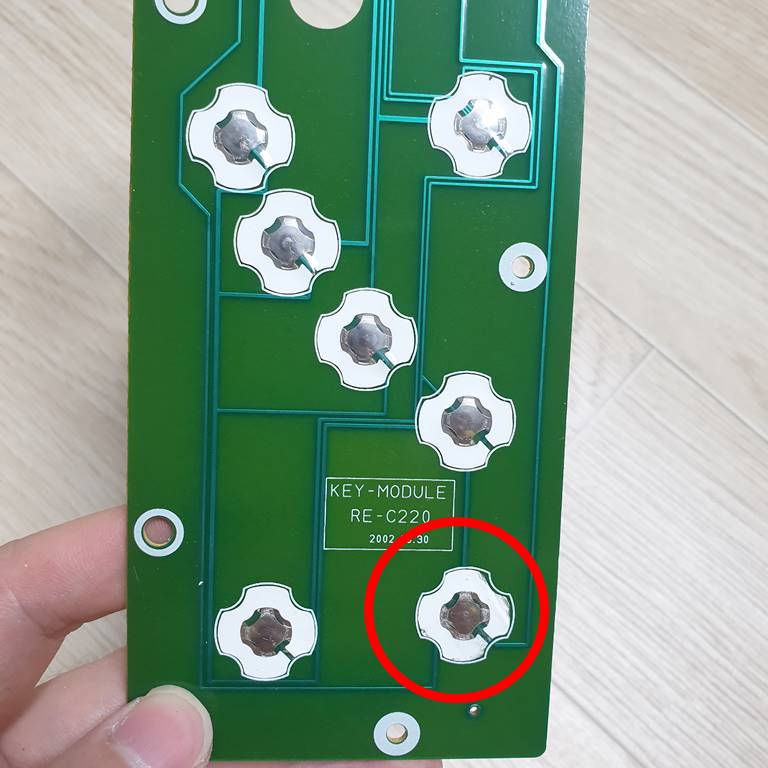

동그라미가 시작 버튼 위치입니다.

증상

시작 버튼은 눌려서 똑딱 소리가 나는데 시작이 되지 않습니다.

이런 증상을 보고 접촉 불량이라고 합니다.



유튜브나 블로그에서 고치는 방법

1. 하얀색을 뜯어서 에탄올로 닦아준다.

2. WD 40을 뿌린다.

3. 하얀색 부분 기판 부분을 더 위로 올려준다. 이건 시작 버튼이 내려가서 똑딱 소리가 제대로 나지 않는다고 생각 드네요.

전부 실패.. 해서 제 방식대로 고쳤어요.



구조를 살펴볼게요. 단면도입니다. 스위치 옆모습이라서 닿는 면이 2개이지만 4개입니다.

위에 그림에서 회색 부분이 버튼 소리 나는 부분, 아래 파란색이 기판 접촉면입니다.

이게 눌려야 하는데 제대로 접촉이 안 되는 현상이죠. 이러면 이해가 바로 되시죠?

그럼 어떻게 고쳐야 할까요? 위에 그림에서 기판 부분입니다.

일단 아까 위에 하얀색 부분을 뜯어주셔야 하는데 이게 테이프처럼 잘 붙어 있어서 긁어내듯이 떼주세요.

똑딱 소리 나는걸 위에 그림처럼 전 위로 올려서 펴주었습니다.

왜 이렇게 했냐면 전체적인 면이 다 닿지 않기 때문에 4면이 모두 닿기 위해서입니다.

그림은 단면도라서 옆에서 본거라서요.

이렇게 하고서 역순으로 조립하고서 고치니까 잘 되더라고요.

5번 이상 누르지 않아도 한 번만 눌러도 시작 잘되어서 만족했습니다.



정리

이거 고치려고 뜯기 전에 스위치까지 사고 납도 샀는데 다 필요 없었습니다.

이게 회사마다 만든 전자레인지가 달라서 기판에 들어가는 스위치로 만드는 경우도 있습니다.

그래서 샀는데.. 돈 날렸네요.

일단 뜯어보고서.. 해보세요~
