전기기능장 PLC 70회 1일차 첫 번째 문제풀이 - 2 -

전기기능장 PLC 70회 1일차 문제 두 번째 풀이입니다. 첫 시간과는 다르게 이번에는 TImer 두 개를 이용해서 사용하는 방식입니다. 차이는 있습니다. 전 Timer 두 개 방식을 선호합니다. 제 눈에 많이 익어서 그럴 수도 있고 전기기능장에서 쓸 때 이 방식으로 물 흐르듯이 만들어냅니다.

목록
1. Timer 만들기
2. 출력문 만들기
3. 전체시퀀스
정리

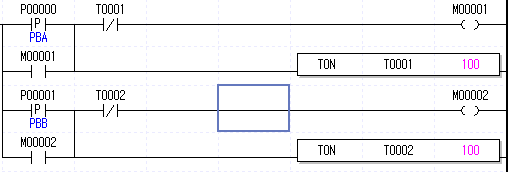

Timer 만들기

PBA, PBB를 눌렀을 때 동작할 수 있도록 할 수 있는 자기 유지 회로를 만듭니다. 그러고 2초 간격이니 Timer에는 100을 입력해주면 됩니다. 그러고 반복을 하지 않으니 T2B접점을 추가하여 시간이 완료되면 자기 유지가 끊어지도록 만들어줍시다.

출력문 만들기

내가 M1이 PBA의 진행 방향입니다. PBA는 PLE ~ PLA 순으로 동작됩니다. 2초 간격으로 끊어져서 만들어주면 완성입니다. 그럼 다음 출력문도 M2이면 같이 만들어줍니다.

M2일 때 <=3 조건으로 복사해서 PLA ~ PLE으로 해서 2초 간격으로 만들어줍니다. 출력문이 완성됩니다.

아 인터락을 안 달아주었네요. PBA, PBB 동작이 하나 동작하면 다른 게 동작되면 안 되니, B접점으로 완성시켜줍니다.

동작 조건인 부가조건이죠? SSA ON, SSB OFF, SSC OFF일 때 동작하도록 앞에 달아주면 완성입니다.

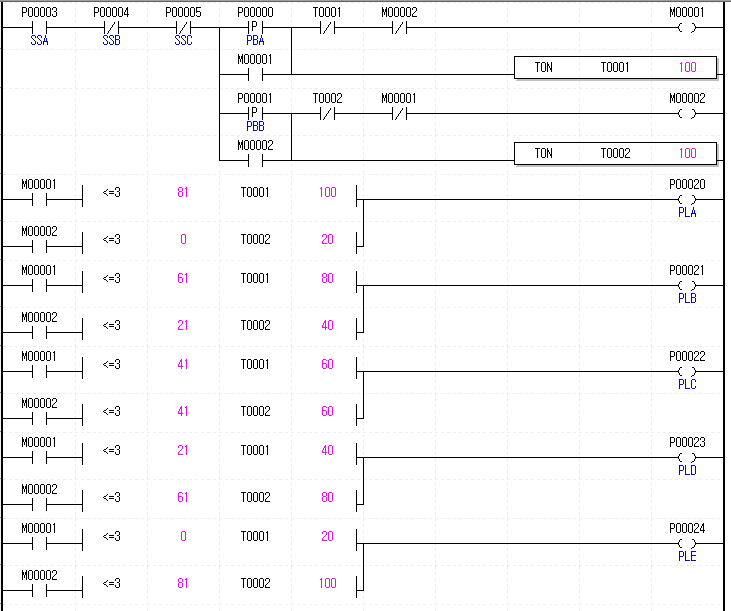

전체 시퀀스

정리

전체 시퀀스를 보면 제가 첫 번째에서 풀이해준 방식과 비슷한 유형입니다. 하지만 전 이 방식을 쓰는 게 오히려 PLC에 짧습니다. 실제 본인이 PLC 만들어보면 압니다. 이게 한눈에 들어올 수 있구나라는 깨닫게 됩니다.

그래서 제가 출력문 전에 Coil을 또 만들어서 적용하지 않아요. 타자도 느린 사람은 깔끔하게 만든다고 해서 Coil을 또 만들어서 길어지게 할 필요가 있을까요?

정답은 "없습니다"입니다. 본인이 그게 마음에 들면 하시고, 난 이 방식이 마음에 들면 이렇게 해주시면 됩니다.

다음 시간에는 PLC 70회 1일 차 두 번째 문제로 찾아오겠습니다.
