전기기능장 70회 2일차 두 번째 문제 풀이 - INC 방식

전기기능장 70회 2일차 두 번째 문제입니다. 굉장히 쉬웠습니다. 이거 못 푼다고 느끼게 된다면.. 아마도 기초부터 다시 느껴봐야 한다고 생각이 되는 문제입니다. 전기기능장에서 난이도는 최하라고 생각됩니다. 이런 문제가 한 번씩 나옵니다. 그런데 거 줘 먹는 문제를 못 푼다면 문제를 직접 풀어보셔야 합니다!

목록
1. 입력
2. 출력
3. 부가조건
4. 전체 시퀀스
5. 동영상
정리





입력

문제를 보면은 PBA는 몇 번째 순서에 켜줄지 정해줍니다. PLA = 1, PLB =2, ... PLE = 5로 이런 모습을 갖추게 됩니다.

PLB는 PLA와 곱하기를 해준 값을 출력 시간을 결정합니다.

PLA = D0, PLB = D1입니다. D0 x D1 = D2인데, 시간은 곱하기 10을 주고서! 진행해주시면 됩니다!

그럼 입력 조건은 완성이 되었습니다. 시간도 구했겠다. 몇번째 할지도 정했겠다! 바로 넘어가시죠.



출력

T0는 전체 시간을 나타내고, T1와 T2는 플리커를 나타냅니다. 한눈에 이해가 되시죠? 많이 본 형태입니다.

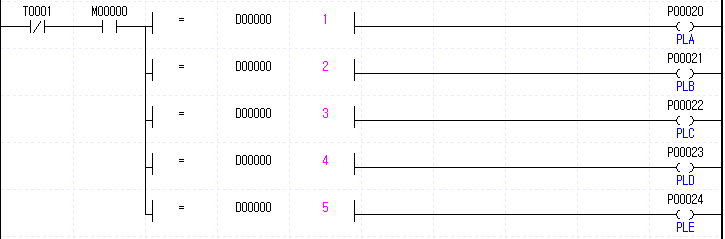

출력문에서는 할 게 많이 없어요. D0는 몇번째에 켜줄지 정해졌고, M0 = PBC 시작 후 T1이 ON, OFF만 되면서 켜지게 됩니다. 너무 할게 없네요..ㅎㅎ

부가조건

정상 작동되는 것을 확인했으니, SSB OFF가 되면 DATA 동작 안되고, SSC를 ON 하면 DATA RESET까지 해주면 완성입니다.

부가조건 SSB일 때만 동작하도록 해주시고요!



전체 시퀀스

동영상

https://youtu.be/nqUvJHaxWo4

정리

이번 시간 꺼는 굉장히 짧습니다. 설명하고 뭐하는데도 13분밖에 소요되지 않았습니다. 그만큼 쉬웠다는 말이죠. 이번 시간에는 DATA 곱하기하는 곳을 같이 묶어서 작성하지 않았습니다. 이렇게 해야 완벽한데, 매번 잊어먹어서 부가조건 안으로 넣어더라고요~

이해가 잘 되시라고 전체 시퀀스와 동영상도 올립니다. 첨부파일은 올리지 않냐면 직접 쳐보면서 연습했으면 하는 마음에 캡처만 올립니다!
