68회 1일차 2번에 대해서 문제를 풀어보려고 합니다.

문제를 보는 방식에 대해서 조금만 짚어보고 넘어가려고 합니다.

문제를 보면은 전체시간 PLA에서 PLB를 빼는 느낌과 PLA 완료 후 PLB를 빼는 느낌이 두 개가 있습니다.

완전히 다른 느낌이라고 볼 수 있지만, 출력에서 볼때는 같은 방법입니다.

본인에게 알기 쉽게 해주시면 될 거 같습니다.

문제는 위에서 확인 부탁드릴게요~ ↑↑↑↑

PBA, PBB의 Count를 만들어줍니다~

D1, D2를 넣어주고요. PBA, PBB의 Count를 한다고 보면 됩니다.

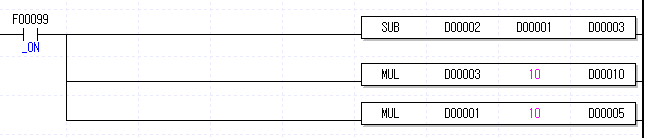

Count를 받았으니, 다음으로는 PBB - PBA를 만들어주고, D3에서 Timer를 써야 하니, 곱하기 10을 해줍니다.

영상에서 자세하게 설명한게 있는데, 전 D5를 항상 첫 번째 PLA, D10를 두 번째 PLB로 해주려고 합니다.

그때마다 다르지만, 그래도 본인의 기준을 정해주는 게 좋겠죠~

PBC를 눌렀다떼면 진행할 수 있도록 접점을 만들어줍니다.

T1은 PLA, T2는 PLB라고 할 수 있죠, SSC는 Reset이라고 생각해주시면 됩니다~

이만큼 했다면 출력에서 접점만 잘 사용한다면 정상적으로 작동합니다.

PLA, PLB를 먼저 해주는데, PLA가 T1이 살면 끊어줍니다.

그냥 생각하면 되지만 Timer는 시간에 도달하면 ON이 되는 방식이라서, T1이 ON 되면 더 이상 출력이 안 되겠죠?

PLB는 당연히 PLA가 끝나는 시점이니까, T1A접점을 사용합니다~ 이해되시나요?

PLC, PLD는 PLC = PLB, PLD = PLA입니다. 출력 접점 이용해도 되고, 위에 조건 그대로 이용해도 됩니다!

영상에서 보시면 M0 T1 조건으로 달아주는 모습 나옵니다~

PLE = 전체 시간을 나타내니 쉽게 생각하면 M0가 작동 중에서만 진행되면 되겠죠?

SSB OFF, SSC ON 되면 OFF 되도록 조건을 만들어줍니다. 이건 쉽죠!?

이제부터 살짝 조건을 생각해봐야 하는데, PBB의 횟수는 PBA보다 커야지만 정상적으로 작동됩니다!

이 조건이 지문에 있을 것으로 예상이 되고요, PBB > PBA > 0 이런 조건이 있어야 합니다. 3항식을 이용해도 좋고! 2항식을 이용해서 두 개로 짜도 됩니다. 그전에 MITHBISHI 방식이 있다보니, 이 부분만 2항식 두개로 이용했네요.

M1을 인제 P5 Negative 앞에 넣어주면 끝입니다~

전체 부분 확인해주세요~

이만 마치도록 하겠습니다. 감사합니다.
